SHACKLE

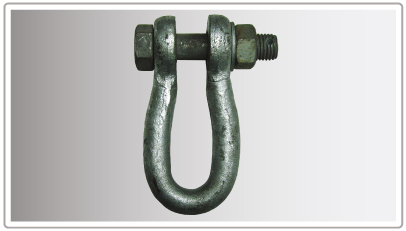

SHACKLE 16 TONES

SHACKLE 16 TONES

SPECIFICATION OF MANUFACTURE PPC SA DNEM TR-4 Revision March 2008
DRAWING OF MANUFACTURE   E. & K. TASSIS CO.
PRODUCT INDENTIFICATION NUMBER   TR-4/11
MATERIAL OF MANUFACTURE   The steel body is made of forged steel St-37-2. The Bolt, the nut and the washer is made of steel. The cotter pin is made of stainless steel.
SURFARCE TREATMENT   All steel parts are hot dip galvanised according to standards EN ISO 1461/99 and ASTM A143-74 (1999).
MINIMUM BREAKING LOAD   Q=160 kN.
